ROS基础（一）｜ROS架构及概念

发表于 2020-09-23

关键词：ROS

ROS的架构经过设计并划分为三部分，每一部分都代表一个层级的概念：

第一级是文件系统级。在这一级，我们会使用一组概念来解释ROS的内部构成、文件夹结构，以及工作所需要的核心文件。

第二级是计算图级，体现的是进程和系统之间的通信。在相关小节中，我们将学习ROS的各个概念和功能，包括建立系统、处理各类进程、与多台机器通信等。

第三级是社区级，我们将解释一系列的工具和概念，包括在开发人员之间如何共享知识、算法和代码。由于强大社区的支持，不仅提高了初学者理解复杂软件的能力，还解决了最常见的问题。

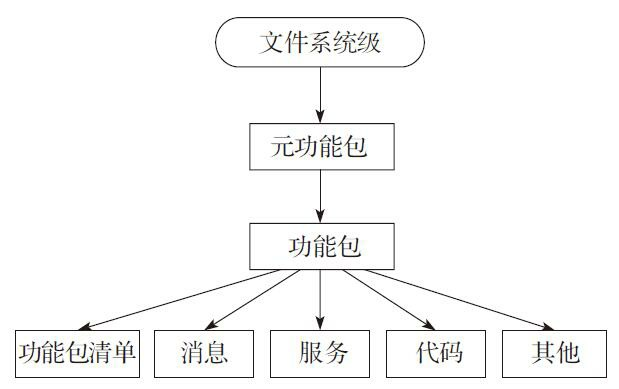

与其他操作系统类似，一个ROS程序的不同组件要放在不同的文件夹下，这些文件夹是根据功能的不同来对文件进行组织的。

功能包（Package）：功能包构成ROS中的原子级。一个功能包具有创建ROS程序最小结构和最少内容。它可以包含ROS运行时进程（节点）、配置文件等。
功能包清单（Package Manifest）：功能包清单提供关于功能包、许可证、依赖关系、编译标志等的信息。包清单又一个名为package.xml的文件管理。
元功能包（Metapackage）：如果你希望将几个具有某些功能的包组织在一起，那么你将使用一个元功能包。这种包的组织形式之前被称为功能包集（Stack ）。功能包集被废除，现在使用元功能包实现这个功能。在ROS中，存在大量不同用途的元功能包，例如导航功能包集。
元功能包清单（Metapackage manifest）：元功能包清单（package.xml）类似普通功能包但又一个XML格式的导出标记，他在结构上也有一定的限制。
消息类型（Message（msg）type）：消息是一个进程发送到其他进程的消息。ROS 的消息类型的说明存储在my_package/msg/MyMessageType.msg中。
服务类型（Service (srv) Type）：服务描述说明存储在my_package/srv/MyServiceType.srv中，为ROS中由每个进程提供的服务定义请求和响应数据结构。

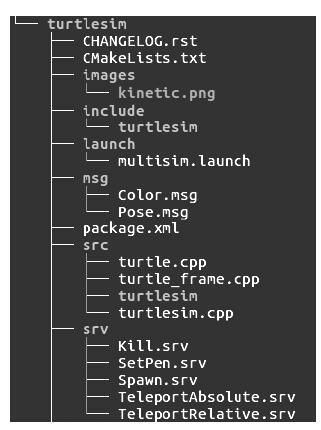

下面的截图说明了turtlesim功能包的内容。所看到的是一系列文件和文件夹，包含代码、图片、启动文件服务和消息。以下只是文件的一个简短列表。

工作空间包含功能包，功能包包含源文件和环境和工作空间，是集中开发的一种好方式。

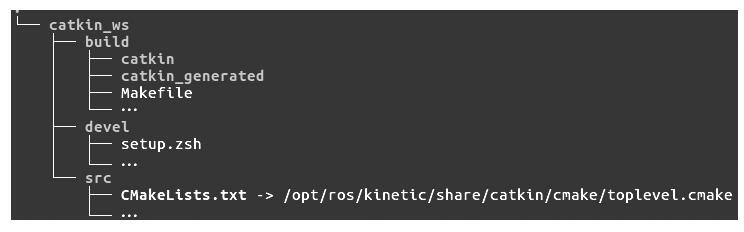

下图所示是一个典型的工作空间。

主要包含一下内容：

源文件空间（Source space）：在源空间（src文件夹）中，放置了功能包、项目、复制的包等。最重要文件：CMakeLists.txt。当在工作空间配置包时，通过cmake调用CMakeLists.txt。这个文件是通过catkin_init_workspace命令创建的。
编译空间（build space）：在build文件夹里，cmake和catkin为功能包和项目保存缓存信息、配置和其他中间文件。
开发空间（Development （devel）space）：devel文件夹用来保存编译后的程序，这些是无需安装就能用来测试的程序。

用catkin编译包有两个选项。第一个是使用标准CMake工作流程。通过使用此方式。可以一次编译一个包，见以下命令：

1 2	cmake packageToBuild/ make

如果想编译所有的包，可以用catkin_make命令行，见以下命令：

1 2	cd workspace catkin_make

在ROS配置的编译空间目录中，这两个命令编译出可执行文件。

ROS支持覆盖（overlay）。当你正在使用ROS功能包例如（Turtlesim）时，可以使用安装版本，也可以下载源文件并编译它来使用你修改后的版本。

ROS允许使用自己版本的功能包去替代安装版本。下一章我们将使用这个功能来创建自己的插件。

包指的是一种特定结构的文件和文件夹组合。

目录	功能
include/package_name	此目录包含了需要的库的头文件
msg/	如果开发需要非标准的消息，请把文件放在这里。
script/	其中包含Bash、Python或者任何其他脚本语言的可执行脚本。
src/	存储程序源文件。可以为节点创建一个文件夹或按照希望的方式组织它。
srv/	（srv）服务类型
CMakeLists.txt	CMake的生成文件
package.xml	功能包清单文件

ROS提供的工具（命令）

如果要在文件夹和功能包之间移动文件，ROS提供了非常有用的rosbash，功能包，其中包含的非常类似Linux命令的命令。

命令	功能
roscd	此命令用于更改目录，相当于Linux中的cd命令
rosed	此命令用来编辑文件
roscp	此命令用于从功能包复制文件。
rosls	此命令列出功能包下的文件，类似Linux中的ls命令。

文件package.xml必须在每个功能包中，它用来说明此包相关的各类信息。如果你发现在某个文件夹内包含此文件，那么这个文件夹很可能是一个包或者元功能包。

打开package.xml文件，可以看到包的名称、依赖关系等信息。功能包清单的作用就是为了方便安装和分发这些功能包。

在package.xml文件中使用的两个典型标记是和.

标记会显示当前功能包安装之前必须先安装哪些功能包。这是因为新的功能包会使用其他包的一些功能。

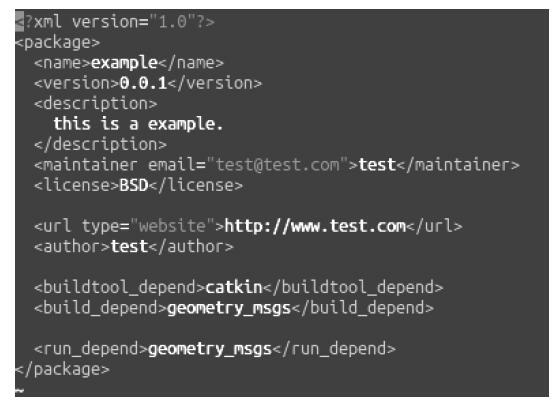

标记显示运行功能包中代码所需要的包。以下是package.xml文件的示例。

元包中只有一个文件，这个文件就是package.xml。它不包含其他文件，如代码等。

元功能包用于指代其他按照类似功能特性分组的包，例如导航功能包集，ros_tutorials等。

使用迁移的特定规则，可以讲ROS Fuerte中的功能包和功能包集转换为Kinetic等。具体参见http://wiki.ros.org/catkin/migrating_from_rosbuild。

在下图中。可以看到在ros_tutorials元功能包中package.xml的内容。可以看到 <export>标记和<run_depend>标记。这些事功能包清单中必不可缺少的，在下图中也可以看到这些标记。

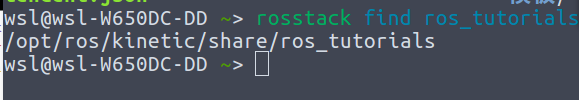

如果你想定位ros_tutorials元功能包，可以使用下面的命令：

1	rosstack find ros_tutorials

显示路径为：

查看里面的代码

1	vim /opt/ros/kinetic/share/ros_tutorials/package.xml

注意：Kinetic使用元功能包，不是功能包集，但是rosstack find 命令也可以用于查找元功能包。
